BFC 是 W3C CSS 2.1 规范中的一个概念，它决定了元素如何对其内容进行定位，以及与其他元素的关系和相互作用。

BFC

BFC 也叫块格式化上下文

BFC是什么

在解释 BFC 是什么之前，需要先介绍 Box、Formatting Context 的概念。

Box: CSS布局的基本单位

Box 是 CSS 布局的对象和基本单位， 直观点来说，就是一个页面是由很多个 Box 组成的。元素的类型和 display 属性，决定了这个 Box 的类型。 不同类型的 Box， 会参与不同的 Formatting Context（一个决定如何渲染文档的容器），因此Box内的元素会以不同的方式渲染。让我们看看有哪些盒子：

  • block-level box:display 属性为 block, list-item, table 的元素，会生成 block-level box。并且参与 block fomatting context；
  • inline-level box:display 属性为 inline, inline-block, inline-table 的元素，会生成 inline-level box。并且参与 inline formatting context；
  • run-in box: CSS3 中才有， 这儿先不讲了。

Formatting context

Formatting context 是 W3C CSS2.1 规范中的一个概念。它是页面中的一块渲染区域，并且有一套渲染规则，它决定了其子元素将如何定位，以及和其他元素的关系和相互作用。最常见的 Formatting context 有 Block fomatting context (简称BFC)和Inline formatting context (简称IFC)。

CSS2.1 中只有 BFC 和 IFC, CSS3 中还增加了 GFC 和 FFC。

BFC 定义

BFC(Block formatting context) 直译为”块级格式化上下文”。它是一个独立的渲染区域，只有 Block-level Box 参与， 它规定了内部的 Block-level Box 如何布局，并且与这个区域外部毫不相干。

BFC布局规则：

  • 内部的 Box 会在垂直方向，一个接一个地放置。
  • Box 垂直方向的距离由 margin 决定。属于同一个 BFC 的两个相邻 Box 的 margin 会发生重叠
  • 每个元素的 margin box 的左边， 与包含块 border box 的左边相接触(对于从左往右的格式化，否则相反)。即使存在浮动也是如此。
  • BFC 的区域不会与 float box 重叠。
  • BFC 就是页面上的一个隔离的独立容器，容器里面的子元素不会影响到外面的元素。反之也如此。
  • 计算 BFC 的高度时，浮动元素也参与计算

哪些元素会生成BFC?

  • 根元素
  • float 属性不为 none
  • position 为 absolute 或 fixed
  • display 为 inline-block, table-cell, table-caption, flex, inline-flex
  • overflow 不为 visible

BFC的作用及原理

自适应两栏布局

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
body {
    width: 300px;
    position: relative;
}

.aside {
    width: 100px;
    height: 150px;
    float: left;
    background: #f66;
}

.main {
    height: 200px;
    background: #fcc;
}
1
2
3
4
<body>
  <div class="aside"></div>
  <div class="main"></div>
</body>

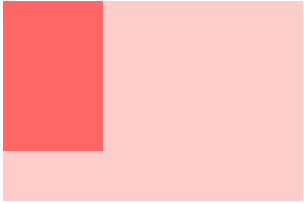

页面：

根据BFC布局规则第3条：

每个元素的 margin box 的左边， 与包含块 border box 的左边相接触(对于从左往右的格式化，否则相反)。即使存在浮动也是如此。

因此，虽然存在浮动的元素aslide，但main的左边依然会与包含块的左边相接触。

根据BFC布局规则第四条：

BFC 的区域不会与 float box 重叠。

我们可以通过通过触发 main 生成 BFC， 来实现自适应两栏布局。

1
2
3
.main {
  overflow: hidden;
}

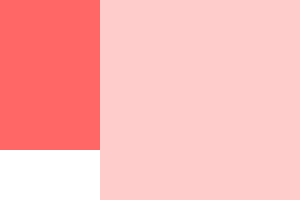

当触发 main 生成 BFC 后，这个新的 BFC 不会与浮动的 aside 重叠。因此会根据包含块的宽度，和 aside 的宽度，自动变窄。效果如下：

清除内部浮动

1
2
3
4
5
6
7
8
9
10
11
.par {
    border: 5px solid #fcc;
    width: 300px;
}

.child {
    border: 5px solid #f66;
    width:100px;
    height: 100px;
    float: left;
}
1
2
3
4
5
6
<body>
    <div class="par">
        <div class="child"></div>
        <div class="child"></div>
    </div>
</body>

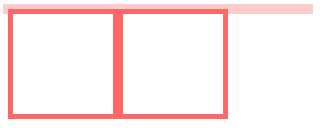

页面：

根据 BFC 布局规则第六条：

计算 BFC 的高度时，浮动元素也参与计算

为达到清除内部浮动，我们可以触发 par 生成 BFC，那么 par 在计算高度时，par 内部的浮动元素 child 也会参与计算。

代码：

1
2
3
.par {
    overflow: hidden;
}

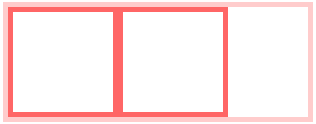

效果如下:

防止垂直 margin 重叠

1
2
3
4
5
6
7
8
p {
    color: #f55;
    background: #fcc;
    width: 200px;
    line-height: 100px;
    text-align:center;
    margin: 100px;
}
1
2
3
4
<body>
    <p>Haha</p>
    <p>Hehe</p>
</body>

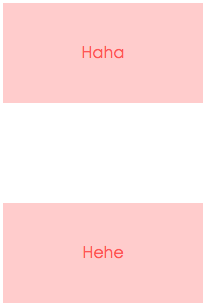

页面：

两个p之间的距离为100px，发送了margin重叠。
根据BFC布局规则第二条：

Box 垂直方向的距离由 margin 决定。属于同一个 BFC 的两个相邻 Box 的 margin 会发生重叠

我们可以在 p 外面包裹一层容器，并触发该容器生成一个 BFC。那么两个 P 便不属于同一个 BFC，就不会发生 margin 重叠了。
代码：

1
2
3
4
5
6
7
8
9
10
11
.wrap {
    overflow: hidden;
}
p {
    color: #f55;
    background: #fcc;
    width: 200px;
    line-height: 100px;
    text-align:center;
    margin: 100px;
}
1
2
3
4
5
6
<body>
    <p>Haha</p>
    <div class="wrap">
        <p>Hehe</p>
    </div>
</body>

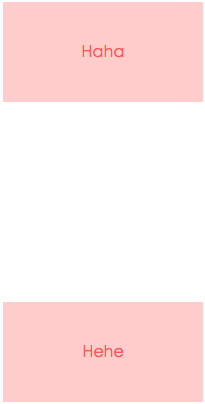

效果如下：

总结

其实以上的几个例子都体现了BFC布局规则第五条：

BFC就是页面上的一个隔离的独立容器，容器里面的子元素不会影响到外面的元素。反之也如此。

因为 BFC 内部的元素和外部的元素绝对不会互相影响，因此， 当 BFC 外部存在浮动时，它不应该影响 BFC 内部 Box 的布局，BFC 会通过变窄，而不与浮动有重叠。同样的，当 BFC 内部有浮动时，为了不影响外部元素的布局，BFC 计算高度时会包括浮动的高度。避免 margin 重叠也是这样的一个道理。

IFC

IFC(Inline Formatting Contexts)即 内联排版上下文，也可称为 内联格式化上下文。用来规定内联级盒子的格式化规则。

布局规则

  1. 内部的Box会在水平方向，一个接一个地放置。
  2. 这些Box垂直方向的起点从包含块盒子的顶部开始。
  3. 摆放这些Box的时候，它们在水平方向上的外边距、边框、内边距所占用的空间都会被考虑在内。
  4. 在垂直方向上，这些框可能会以不同形式来对齐（vertical-align）：它们可能会使用底部或顶部对齐，也可能通过其内部的文本基线（baseline）对齐。
  5. 能把在一行上的框都完全包含进去的一个矩形区域，被称为该行的行框（line box）。行框的宽度是由包含块（containing box）和存在的浮动来决定。
  6. IFC中的line box一般左右边都贴紧其包含块，但是会因为float元素的存在发生变化。float元素会位于IFC与line box之间，使得line box宽度缩短。
  7. IFC中的line box高度由CSS行高计算规则来确定，同个IFC下的多个line box高度可能会不同（比如一行包含了较高的图片，而另一行只有文本）。
  8. 当inline-level box的总宽度少于包含它们的line box时，其水平渲染规则由text-align属性来确定，如果取值为justify，那么浏览器会对inline-box（注意不是inline-table 和 inline-block box）中的文字和空格做 出拉伸。
  9. 当一个inline box超过line box的宽度时，它会被分割成多个box，这些box被分布在多个line box里。如果一个inline box不能被分割（比如只包含单个字符，或word-breaking机制被禁用，或该行内框受white-space属性值 为nowrap或pre的影响），那么这个inline box将溢出这个line box。

上面的术语可能会看得有点迷糊，一会儿inline box，一会儿line box。line box是 行框，inline box是 行内框（或称为 内联框），我们可简单按字面意思来理解：行内框是包含在行框内（或多个行框内，当出现换行时）的。

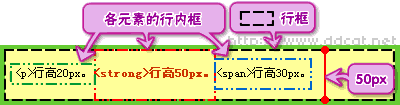

行框和行内框

行框

行框（line box），同行内框类似的概念，行框是指本行的一个虚拟的矩形框，也是浏览器渲染模式中的一个概念。行框高度等于本行内所有元素中行内框最大的值（以行高值最大的行内框为基准，其他行内框采用自己的对齐方式向基准对齐，最终计算行框的高度）。

行内框

行内框是一个浏览器渲染模型中的一个概念，无法显示出来，但是它又确实存在，它的高度就是行高指定的高度。

何时会生成IFC

和BFC可以被元素属性触发而被创建（triggered）不同，IFC只有在一个块元素中仅包含内联级别元素时才会生成。

下面我们通过一个实例来看看行内框的构造：

1
<p>Several <em>emphasized words</em> appear <strong>in this</strong> sentence, dear.</p>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
p {
    color: whitesmoke;
    background: orange;
    width: 200px;
    line-height: 40px;
    text-align: center;
    margin: 30px;
    font-size: 18px;
}
em {
    padding: 2px;
    margin: 12px;
    border-width: medium;
    border-style: dashed;
    line-height: 24px;
}

效果：

p 元素产生一个块框，它包含了五个行内框，其中的三个是匿名的：

  • 匿名：”Several”
  • EM: “emphasized words”
  • 匿名：”appear”
  • STRONG: “in this”
  • 匿名：”sentence, dear.”

为了格式化这个段落，用户代理将这五个框排入行框内。本例中，为 p 元素生成的框生成了行内框的包含块。如果该包含块足够宽，则所有的行内框将放在一个行框内。

否则inline box将产生分割，来放置在多个行框内。如上例中所示，这个段落被分布在3个行框中。您可以在上例中修改p元素的width来查看不同的格式化效果。

上例中，em元素被分割成2块（我们把它们称为“split1”和“split2”），margin、padding、border和text-decoration属性将不在分割处产生视觉效果，也就是在split1之后和split2之前无效。

回过来看上面的例子中这些属性的影响：

  • margin 会被插入到 “emphasized” 之前和 “words” 之后。
  • padding 会被插入到 “emphasized” 的前面和上下，以及 “words” 的后面和上下。
  • border 将绘制在 “emphasized” 的前面和上下，以及 “words” 的后面和上下。

IFC有什么用途

1
2
3
<div class="wrap">
  <p>使用IFC布局，display:inline-block、text-align:center和vertical-align:middle方法来实现文本垂直居中 inline-block元素以单个封闭块来参与外部的IFC，其内部会生成一个BFC，不在本例讨论范围之内。</p>
</div>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
body {
    margin: 0;
}
.wrap {
    text-align: center;
    line-height: 300px;
    width: 100%;
    height: 300px;
    background-color: #ccc;
    font-size: 0;
}
p {
    line-height: normal;
    display: inline-block;
    vertical-align: middle;
    background-color: #333;
    font-size: 18px;
    padding: 10px;
    width: 360px;
    color: #fff;
}

效果：

  • 我们使用一个块元素来包含一个内联元素，这样会生成一个IFC来规定如何渲染行内元素。按照IFC行内框的布局规则，其水平位置将由text-align属性来确定，所以设置text-align:center将把行内框居中。
  • 外部块元素的行高为内部行框设定了最小高度，好比在渲染时以一个隐藏的0宽度字符开始，具备该块元素所设置的行高（本例中为300px）和字体属性，我们称之为是一个支架（strut），作用是把外部块元素撑起来。参考阅读W3规范：Strut。
  • 然后我们设置内联（或内联块）元素的垂直对齐属性为中间，它将参照前述的隐藏支架的baseline来对齐。如果我们把块元素的字体设置为0，实际效果就是内联元素被垂直居中放置在块元素中。

行高计算

用户代理（user agent）将行内级框排入垂直堆叠的行框内。行框的高度由下面步骤决定：

  1. 计算行框里的各行内级框的高度。对于置换元素、行内块元素、行内表格元素来说，这是边界框的高度，对于行内框来说，这是其‘line-height’。
  2. 行内级元素根据其vertical-align属性垂直对齐。如果这些框使用top或bottom对齐，用户代理必须以最小化行框的高为目标对齐这些框。这可能存在多种对齐方案，CSS 2.1并不定义行框基线的位置（也就是前述strut的位置）。
  3. 行框的高是最顶端框的顶边到最底端框的底边的距离。

空的行内元素产生空的行内框，但是这些框仍然拥有margins, padding, borders 和一个line height, 所以在上述行高计算中和有内容的行内元素一样。

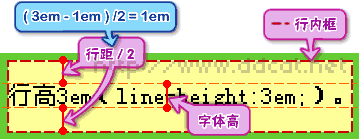

行距（Leading）和半行距（half-leading）

CSS 假设所有字体的度量都有基线以上的height和基线以下的depth，我们使用A（ascender）来表示这个height（字母高出基线部分），而用D（descender）来表示depth（字母低出基线部分）。

同时我们定义 AD = A + D，也就是整个字母的高度。

User agent 必须在一个非替换行内框中按照字符（glyphs）的基线对它们进行对齐。也就是确定A 和 D。 某元素中的字符可能存在多个字体，A 和 D则不尽相同。如果这个行内框不包含任何字符，它被认为包含一个strut（一个0宽度的隐藏字符），这个隐藏字符的A 和 D遵循该元素的第一个有效字体。

除了前面所介绍的BFC和IFC之外，CSS3还引入了新的布局方式及其所生成的格式化上下文，包括grid layout所对应的GFC（grid formatting context）和flex layout所对应的FFC（flex formatting context）。
